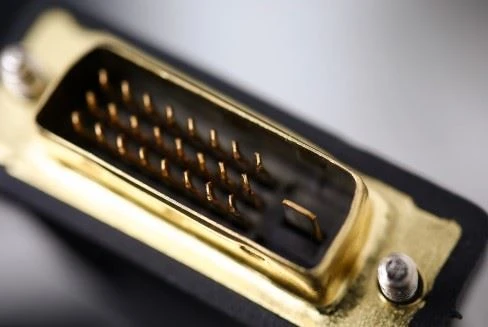

DVI tengið sem sýnt er hér að ofan hefur mjög sérstakt pinout, ef þú vilt nota þetta viðmót á PCB, verður þú að útfæra þetta pinout þegar þú tengir tengið. Sama á við um öll önnur tengi sem veita orku, jörðu og merki í gegnum staðlað viðmót. Ethernet, USB, HDMI og margar aðrar samskiptareglur hafa sérstakar pinouts sem eru notaðar til að tryggja samvirkni milli mismunandi tækja.
Þó að pinout almennu samskiptareglunnar sé staðlað, er stundum nauðsynlegt að hafa nóg frelsi til að hanna sérsniðna pinout. Segjum sem svo að þú sért að hanna borð-til-borð tengingu eða sérsniðið viðmót við annað borð; þér er frjálst að hanna tenginguna eins og þér sýnist. Svo nákvæmlega hvernig ættirðu að gera þetta og hvað ættir þú að borga eftirtekt til í tengipinnahönnuninni? Við munum kynna nokkra mikilvæga hönnunarpunkta í kringum tengið í þessari grein.
Byrjað með hönnun tengipinna
Í tengipinnahönnun þinni eru nokkrir mikilvægir punktar sem þarf að huga að, svo sem:
Hvað er lengd tengingarinnar sem þú þarft að koma á? Er það stutt-til-borð tenging eða er það að keyra merkið í gegnum langa snúru?
Hvaða tíðni ertu að nota (fyrir hliðræn merki) eða hvað er hækkunartími merkja (fyrir stafræn merki)?
Ertu að beina mismunapörum eða einhliða merkjum?
Þarftu að ná ákveðnu viðnámsmarkmiði eða er tengingin nógu stutt til að viðnámið skipti engu máli?
Athyglisvert er að leið á tenginu er ekki mikið frábrugðin leið á PCB. Þú gætir lent í vandræðum með merkiheilleika, vandamál með ósamræmi við viðnám og vandamál með merkistap, sem eru þau sömu í háhraða PCB-aðstæðum.
Ef þú hefur aldrei hannað pinout, eða þú vilt vita hvers vegna uppáhalds þróunarborðið þitt þarf að nota tiltekið pinout, getur þetta hjálpað til við að brjóta niður nokkrar sérstakar aðstæður. Nú, með því að túlka áhrif mismunandi tíðni og merkjategunda, munum við greina og ákvarða nokkrar góðar hönnunarvenjur fyrir tengipinnafyrirkomulag.
